超高功率密度AI电源模块MPC24380破解算力升级的能源与散热难题

　　8月26日，elexcon2025-第22届深圳国际电子展正式拉开帷幕。为了表彰在"AI与双碳"双线技术创新的优秀企业，elexcon联手电子发烧友网现场颁发"2025半导体市场创新表现奖"，MPS新一代超高功率密度AI电源模块MPC24380斩获"年度优秀AI芯片奖"。

　　MPC24380荣获elexcon2025“年度优秀AI芯片奖”

　　MPC24380-260是一款四相、非隔离式、高效率、降压Intelli-Module™电源模块，可实现高达260A(每相65A)的输出电流(IOUTx)。它采用Quiet Switcher™技术(QST™)，集成了驱动MOSFET(DrMOS)、电感和输出电容，实现了高效率和高度集成，占板面积小，解决了高功率需求下的布局难题。MPC24380适用于AI服务器、超算、OAM卡、AI GPU、TPU、DPU等多种应用。

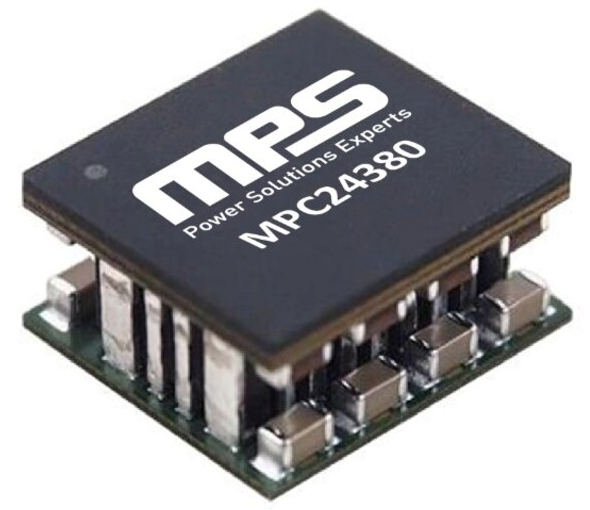

　　MPC24380产品图

　　MPC24380-260采用Z轴供电™(ZPD™)架构，能显著降低PDN损耗，增强效率，打破了传统横向供电对PDN功耗和瞬态性能的限制。同时，MPC24380通过在模块内集成输出电容，可以支持更多稳压器模块(VRM)，优化布局。另外，MPC24380采用了散热效率更高的DrMOS顶置设计，将功率器件堆叠在模块顶部，配合微通道液冷板，以极低ThetaJT实现了更佳热传递。

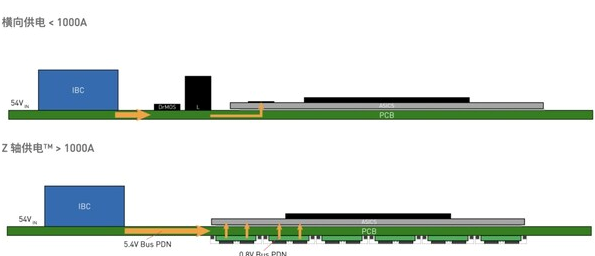

　　Z轴供电™将稳压器放置在PCB底部、处理器下方，可显著降低PDN损耗

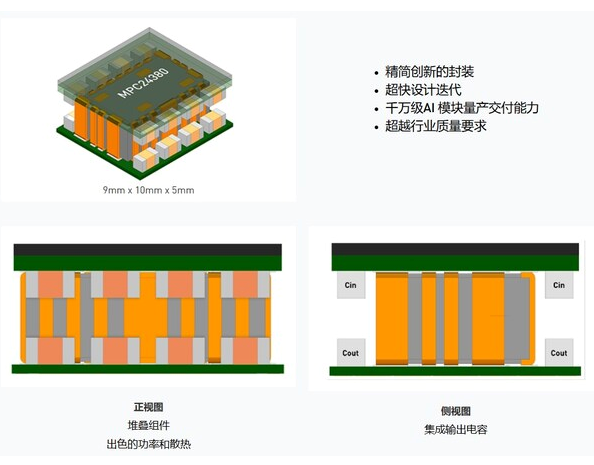

　　MPC24380产品结构图

　　MPC24380-260还具备多种可简化系统设计的功能，可与三态脉宽调制(PWM)信号控制器配合使用，提供Accu-Sense™电流采样功能以监测电感电流(IL)，并提供温度采样功能以报告结温(TJ)。

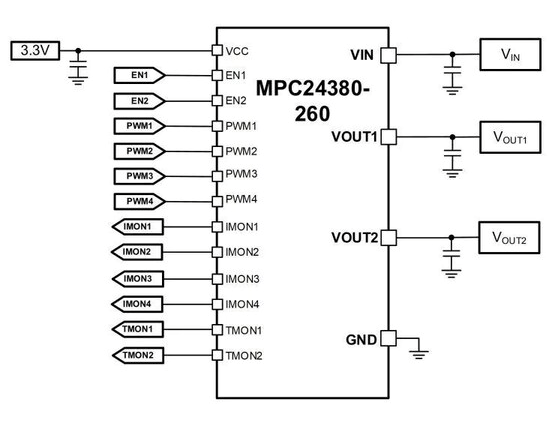

　　MPC24380典型应用图

　　MPC24380主要产品特性

　　采用Quiet Switcher™技术(QST™)限制峰值开关电压

　　3V至8V宽输入电压(VIN)范围

　　高达260A的连续输出电流(IOUTx)

　　Accu-Sense™电流采样(CS)功能

　　温度采样功能

　　兼容三态脉宽调制(PWM)信号

　　过流保护(OCP)

　　过温保护(OTP)

　　故障报告

　　采用LGA-54(9mmx10mmx4.8mm)封装
